Visualización técnica del descarrilamiento en Adamuz

(DEL BOCETO A UNA NARRATIVA VISUAL DE ALTO IMPACTO)

01. El desafío

Tras el accidente ferroviario en Adamuz, la Comisión de Investigación de Accidentes Ferroviarios (CIAF) publicó una nota informativa técnica. El documento contenía datos críticos, fotografías forenses de las muescas en las ruedas y un esquema conceptual extremadamente básico sobre la rotura de la vía.

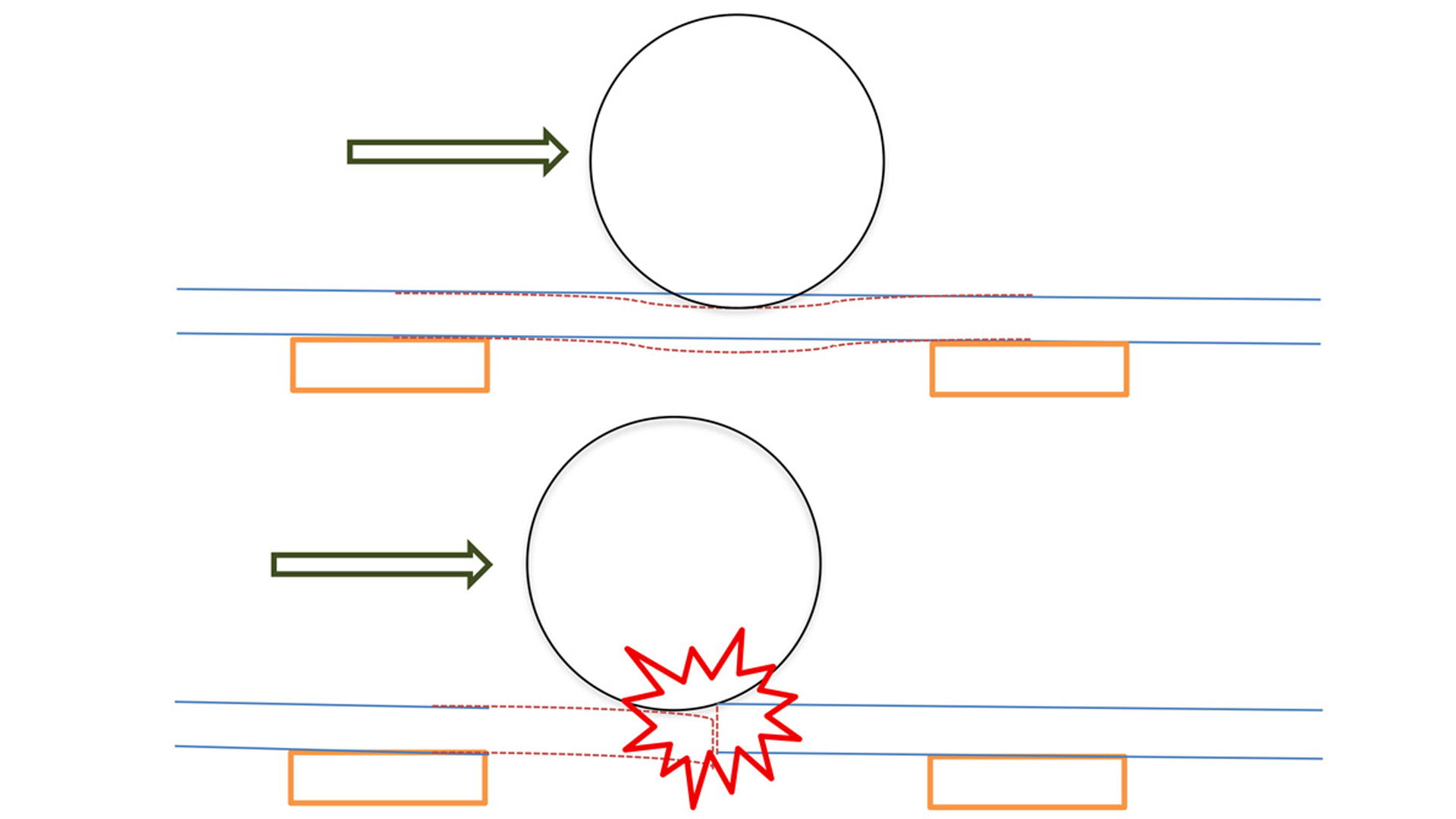

El problema: La información, aunque valiosa, estaba fragmentada. El esquema técnico original carecía de realismo y profundidad, lo que dificultaba que el público general y los medios comprendieran la dinámica física del impacto y el efecto "escalón" en el carril.

02. Mi proceso de transformación

Mi objetivo fue convertir un boceto esquemático en una infografía fotorrealista que mantuviera el rigor técnico solicitado por la investigación.

De la hipótesis a la realidad visual

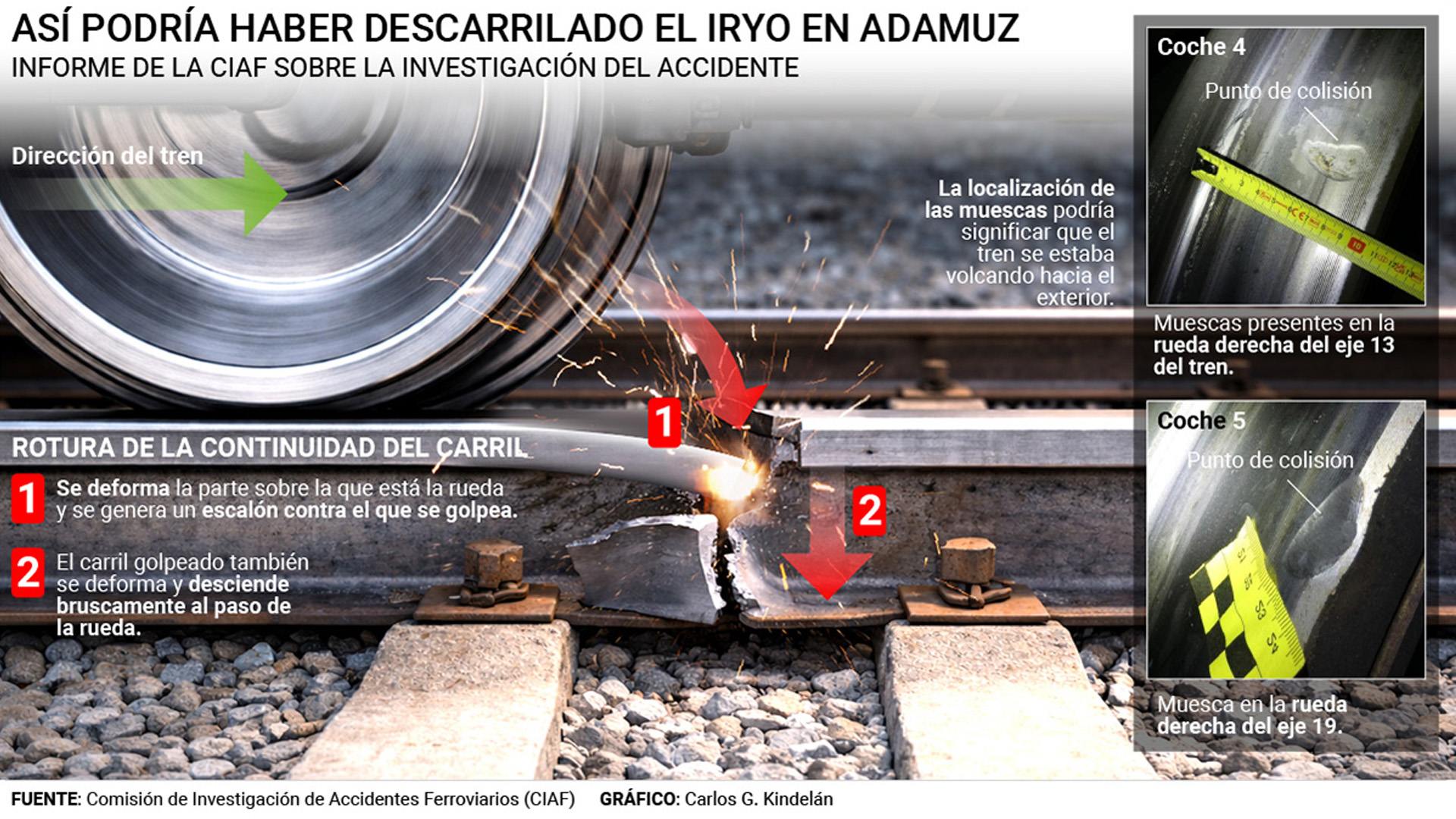

• Análisis Forense: Utilicé las fotografías de las muescas reales de los coches 4 y 5 para recrear con exactitud los puntos de colisión en el modelo 3D.
• Simulación de Mecánica: Traduje el concepto de "falta de continuidad" en una escena dinámica. Mientras el esquema original usaba círculos y líneas simples, mi visualización muestra la deformación del metal, el descenso del carril bajo el peso del tren y el impacto resultante.

Integración de Datos: Incorporé la evidencia de los trenes que pasaron previamente por la zona (19:01h y 19:09h) para contextualizar la hipótesis de la fractura previa

03. El resultado final

La infografía final logra lo que el documento técnico no podía por sí solo:

1. Claridad inmediata: Se explica visualmente por qué las ruedas impares sufrieron daños y cómo el carril terminó volcándose hacia el exterior.
2. Impacto narrativo: El uso de texturas reales (balasto, acero, traviesas) y efectos de movimiento sitúa al espectador en la "zona cero" del accidente.
3. Fidelidad técnica: Cada etiqueta y detalle gráfico está respaldado por los hallazgos de la CIAF, desde las muescas en el eje 13 hasta el patrón de marcas en el alma del carril.

Conclusión:

Este caso demuestra cómo el diseño de información profesional no solo "decora", sino que traduce conceptos abstractos y bocetos pobres en herramientas de comunicación claras, rigurosas e impactantes. Una explicación visual bien construida no solo mejora la comprensión pública, sino que también puede diferenciar los productos de una compañía, reforzar su valor percibido y contribuir directamente a generar más ventas.
